Инструкции по замеру сотового сигнала

• ЗАМЕР УРОВНЯ СИГНАЛА С ПОМОЩЬЮ ПРИЛОЖЕНИЯ

• ЗАМЕР УРОВНЯ СИГНАЛА НА iphone В СТАНДАРТЕ 3G (инженерное меню)

• ЗАМЕР УРОВНЯ СИГНАЛА НА iphone В СТАНДАРТЕ 4G LTE (инженерное меню)

• ЗАМЕР УРОВНЯ СИГНАЛА на Samsung Galaxy (инженерное меню)

  Мы готовы помочь вам с подбором оборудования. Обязательно выделите время на замеры сигнала и выберите репитер, который будет работать, не рискуйте, покупая оборудование без проведения замеров. Для замеров мы рекомендуем скачать приложение NetMonitor Лог сигнала соты (скачать). При скачивании сверьте название, обязательно вводите его полностью и сверьте значок приложения, он должен выглядеть так:

Внимательно ознакомьтесь с настоящей инструкцией!

  Внешний вид программы может отличатся от приведенных примеров в зависимости от модели телефона и версии прошивки.

  Внимание! На многих моделях Samsung-ов при наличии глобальной прошивки программа не работает должным образом. На Samsung-ах рекомендуем проводить замеры в сервисном режиме телефона.

  Для наиболее корректного подбора модели усилителя сигнала сотовой связи замер сигнала рекомендуется проводить по всем операторам сотовой связи. Или подготовить сим-карты от наиболее предпочтительных операторов.

  Проводите замеры во всех стандартах связи 4G LTE, 3G UMTS и 2G GSM. Изменение стандартов производится непосредственно в настройках каждого телефона.

Правильно подобранная система усиления обеспечивает стабильный сигнал сотовой связи!

  Снизу приведен пример правильных скриншотов. Скриншоты из других страниц программы не несут полезной информации, присылать их не нужно.

  Основные замеры производятся в месте установки внешней антенны или под этим местом (желательно вне помещений), если оно не выше 15 метров. Если выше 15 метров, лучше проводить замеры в месте установки внешней антенны, например, на крыше здания.

Контрольные замеры проводятся во всех стандартах связи в помещении в 1-2 метрах от окон на улицу.

Ниже приведена инструкция, как это сделать. Пожалуйста, придерживайтесь инструкции.

По возможности пришлите эти скриншоты нам, поместив их файла приёмник при заполнении формы.

  Если помещение большое и комнат много, помимо скриншотов можете прислать схемы помещения с размерами комнат.

ВАЖНО ЗНАТЬ!

Пример скриншота, который не показывает данные: "НЕТ возможности определить диапазон работы сотового оператора". Такие скриншоты присылать НЕ нужно.

Телефон не может показать данные в программе.

Возможные причины:

• китайская прошивка, надо сменить на глобальную
• на многих моделях Samsung-ов при наличии глобальной прошивки программа не работает должным образом. На Samsung-ах рекомендуем проводить замеры в сервисном режиме телефона.

Рекомендуется воспользоваться другим телефоном или, возможно, сменить прошивку на глобальную.

Отключите Wi-Fi в телефоне.

Если в телефон установлены две SIM-карты, выньте вторую сим-карту или отключите ее.

Замеры проводить только с одной активной SIM-картой.

Для замера уровня сигнала и определения частотного диапазона в котором работает сотовый оператор в настойках телефона следует выбрать соответствующий тип сети:

Настройки / SIM-карты и мобильные сети / 1я SIM-карта [в примере MegaFon] / Предпочтительный тип сети

Далее выбираете режим 4G (LTE) или 3G или только 2G

  Если в режиме 4G телефон выбирает сеть 3G, H, H+ или E, то оператор не работает в данном месте в стандарте 4G и это полностью исключает выбор усилителя в диапазоне 2600 МГц. Нужно проверять наличие сигнала в других стандартах 3G и 2G в диапазонах 2100, 1800 и 900 МГц

  Если в режиме 4G или 3G телефон выбирает сеть E, то оператор не работает в данном месте в стандартах 4G и 3G и это полностью исключает выбор усилителя в диапазоне 2600 и 2100 МГц. Нужно проверять наличие сигнала в других стандартах 3G и 2G в диапазонах 1800 и 900 МГц

Для информации:

• 4G LTE работает в диапазонах 2600, 1800 и 800 MГц
• 3G UMTS работает в диапазонах 2100 и 900 МГц
• 2G GSM работает в диапазонах 1800 и 900 МГц

Пример получения данных о частотном диапазоне 4G LTE:

1 - L2600 - оператор работает в диапазоне 2600 МГц

2 - RSRP -103dBm - уровень входящего сигнала

3 - ARFCN 3048 - номер канала на котором работает оператор

4 - Соседние каналы к которым подключается модем телефона для получения данных (соседними - могут быть каналы из других диапазонов и стандартов связи)

• L800 - 4G LTE800 МГц - band 20
• L1800 - 4G LTE1800 МГц - band 3
• L2600 - 4G LTE2600 МГц - band 7

Сигнал уровня Хорошо - Плохо*:

• -40...-85 - хороший сигнал, применяются усилители мощностью 10-17 дБм
• -85...-105 - удовлетворительный сигнал, применяются усилители мощностью 20-25 дБм
• -105 и хуже - плохой сигнал, применяются усилители мощностью от 25 дБм и выше

^{* это субъективное показание телефона, и при слабом сигнале допустима установка менее мощных усилителей}

  Внимание! Если в ячейке 1 только LTE, а в ячейке 3 нет номера канала, Ваш замер сигнала НЕ определит частоту оператора. Рекомендуется воспользоваться другим телефоном или возможно сменить прошивку на глобальную.

Пример получения данных о частотном диапазоне 3G UMTS:

• U900 - 3G UMTS900 МГц - band 8
• U2100 - 3G UMTS2100 МГц - band 1

Сигнал уровня Хорошо - Плохо*:

• -40...-75 - хороший сигнал, применяются усилители мощностью 10-17 дБм
• -75...-95 - удовлетворительный сигнал, применяются усилители мощностью 20-25 дБм
• -95 и хуже - плохой сигнал, применяются усилители мощностью от 25 дБм и выше

^{* это субъективное показание телефона, и при слабом сигнале допустима установка менее мощных усилителей}

  Внимание! Если в ячейке 1 только UMTS или WCDMA, а в ячейке 3 нет номера канала, Ваш замер сигнала НЕ определит частоту оператора. Рекомендуется воспользоваться другим телефоном или возможно сменить прошивку на глобальную.

Пример получения данных о частотном диапазоне 2G GSM:

1 - G900 - оператор работает в диапазоне 900МГц

2 - RSSI -95dBm - уровень входящего сигнала

3 - ARFCN 1022 - номер канала на котором работает оператор

4 - Соседние каналы к которым подключается модем телефона для получения данных (соседними - могут быть каналы из других диапазонов и стандартов связи)

• G900 - 2G GSM900 МГц - band 8
• G1800 - 2G GSM1800 МГц - band 3

Сигнал уровня Хорошо - Плохо*

• -40...-70 - хороший сигнал, применяются усилители мощностью 10-17 дБм
• -70...-90 - удовлетворительный сигнал, применяются усилители мощностью 20-25 дБм
• -90 и хуже - плохой сигнал, применяются усилители мощностью от 25 дБм и выше

^{* это субъективное показание телефона, и при слабом сигнале допустима установка менее мощных усилителей}

  Внимание! Если в ячейке 1 только GSM, а в ячейке 3 нет номера канала, Ваш замер сигнала НЕ определит частоту оператора. Рекомендуется воспользоваться другим телефоном или возможно сменить прошивку на глобальную.

ЗАМЕР УРОВНЯ СИГНАЛА НА iPHONE В СТАНДАРТЕ 3G

Сначала отключите Wi-Fi. Убедитесь, что телефон работает в режиме 3G (значок 3G, H или H+ на телефоне). Наберите код *3001#12345#* и нажмите кнопку «позвонить». Так вы попадете в инженерное меню iPhone.

Нажимаем на «UMTS»

Переходим в раздел «UMTS Neighbor Cell Meas»

Должен отобразиться список доступных каналов. «UMTS Neighbor 0» - это активный канал. При необходимости, посмотрите и другие каналы.

RSCP: -75 – это и есть средний по каналам уровень сигнала (дБм) от активной базовой станции.
UARFCN: 10687 – Номер выбранного канала.

Если номер канала в диапазоне 2937-3088, то телефон работает в режиме UMTS-900. Если номер канала в диапазоне 10562-10838, то телефон работает в режиме UMTS2100.

_{* - Абсолютный радиочастотный диапазон значений.
** - FDD (Frequency Division Duplex) использует частотное разделение каналов DL / UL, что делает возможным усиление этого сигнала активным усилителем (репитером).
*** - TDD (Time Division Duplex) использует временное разделение каналов DL / UL, что делает невозможным усиление этого сигнала активным усилителем (репитером).}

Рекомендуем осуществлять усиление сигнала сотовой связи при помощи комплектов VEGATEL для самостоятельной установки.

ЗАМЕР УРОВНЯ СИГНАЛА НА iPHONE В СТАНДАРТЕ 4G LTE

Сначала отключите wi-fi. Убедитесь, что телефон работает в режиме 4G (значок 4G, LTE на телефоне). Наберите код *3001#12345#* и нажмите зеленую кнопку «позвонить». Так вы попадете в инженерное меню iPhone:

Нажимаем на «LTE»:

Переходим в раздел «LTE Neighbor Cell Meas»:

Должен отобразиться список доступных каналов. «LTE Neighbor 0» - это активный канал. При необходимости, посмотрите и другие каналы:

NBR_RSRP: -97 – это и есть средний по каналам уровень сигнала (дБм) от активной базовой станции:
NBR_EARFCN: 2850 – Номер выбранного канала:

Если номер канала в диапазоне 1200-1949, то телефон работает в режиме LTE1800. Если номер канала в диапазоне 2750-3449, то телефон работает в режиме LTE2600.

_{* - Абсолютный радиочастотный диапазон значений.
** - FDD (Frequency Division Duplex) использует частотное разделение каналов DL / UL, что делает возможным усиление этого сигнала активным усилителем (репитером).
*** - TDD (Time Division Duplex) использует временное разделение каналов DL / UL, что делает невозможным усиление этого сигнала активным усилителем (репитером).}

Рекомендуем осуществлять усиление сигнала сотовой связи при помощи комплектов VEGATEL для самостоятельной установки.

ЗАМЕР УРОВНЯ СИГНАЛА на Samsung Galaxy

ИНЖЕНЕРНОЕ МЕНЮ

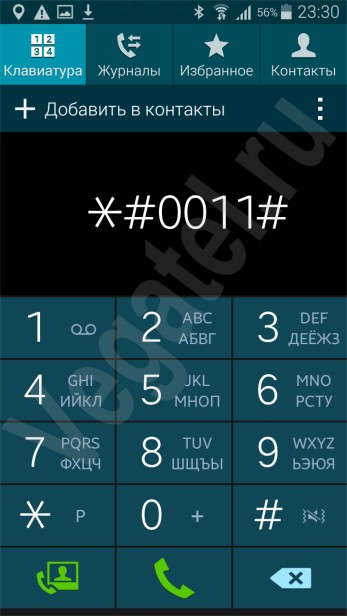

Отключите wi-fi, наберите на телефоне код *#0011#.

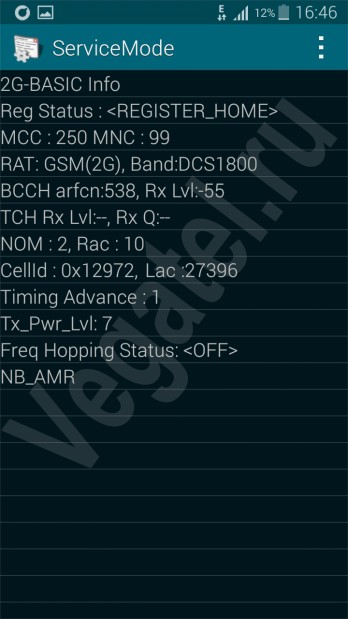

ОПРЕДЕЛЕНИЕ УРОВНЯ СИГНАЛА 2G (GSM-900, GSM-1800)

После ввода кода вы увидите сводную информацию в сервисном режиме.

• Знак «Е» - 2G сигнал;
• 2G-BASIC Info - 2G сигнал;
• DCS1800 – GSM-1800 (частотный диапазон);
• BCCH arfcn: 538 – Номер активного канала GSM-1800;
• Lvl: -55 – Уровень сигнала GSM в дБм;
• Tx_Pwr_Lvl: 7 – Уровень сигнала на передачу (чем это значение меньше тем сигнал больше).
• NB_AMR – адаптивный звуковой кодек.

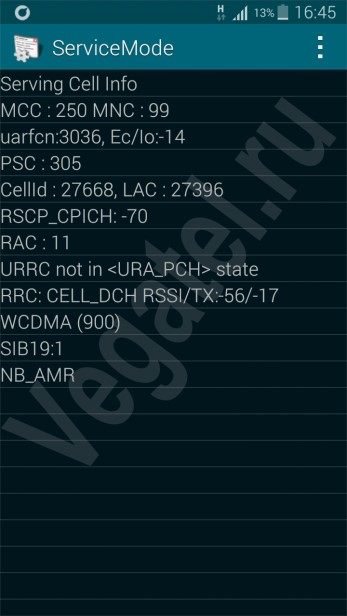

ОПРЕДЕЛЕНИЕ УРОВНЯ СИГНАЛА 3G (UMTS-2100, WCDMA)

Если ваш телефон работает в режиме 3G, то вы увидите следующее:

• Знак «H» - 3G сигнал;
• uarfcn: 3036 – Номер канала UMTS-900;
• Ec/Lo: -14 – Соотношение принятый/отраженный сигнал (Должно быть больше -10. Например, Ec/Lo: -5 - это хорошо.);
• RSCP_CPICH: -70 – Уровень приходящего сигнала активного канала;
• CELL_DCH RSSI/TX: -56/-17 – Суммарный сигнал по каналам от БС (дБм) / сигнал на передачу от абонента (дБм)
• WCDMA (900) – 3G сигнал в стандарте UMTS-900;
• NB_AMR – адаптивный звуковой кодек.

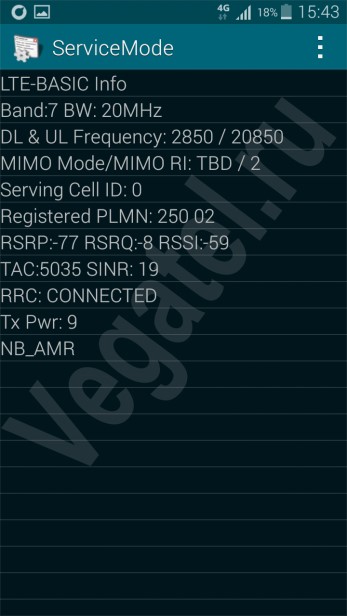

ОПРЕДЕЛЕНИЕ УРОВНЯ СИГНАЛА 4G НА SAMSUNG GALAXY

• Знак «4G» - 4G сигнал (LTE);
• LTE-BASIC Info - 4G сигнал (LTE);
• Band:7 – Номер частотного диапазона: 2,6 ГГц.
• RSRP: -77 – Сигнал (дБм) от активной БС (средний по каналам) ≥ -125 дБм.
• RSRQ: -8 – Качество сигнала (дБ) от активной БС (чем больше, тем лучше)
• RSSI: -59 – Общий сигнал от активной БС (дБм);
• SINR: 19 – сигнал/шум ≥0;
• Tx_Pwr_Lvl: 9 – Уровень сигнала на передачу (чем это значение меньше тем сигнал больше).
• NB_AMR – адаптивный звуковой кодек.

_{* - Абсолютный радиочастотный диапазон значений.
** - FDD (Frequency Division Duplex) использует частотное разделение каналов DL / UL, что делает возможным усиление этого сигнала активным усилителем (репитером).
*** - TDD (Time Division Duplex) использует временное разделение каналов DL / UL, что делает невозможным усиление этого сигнала активным усилителем (репитером).}

Для усиления сигнала сотовой связи рекомендуем обратить внимание на усилители сотовой связи и репитеры VEGATEL.

• ЗАМЕР УРОВНЯ СИГНАЛА С ПОМОЩЬЮ ПРИЛОЖЕНИЯ

• ЗАМЕР УРОВНЯ СИГНАЛА НА iPHONE В СТАНДАРТЕ 3G (инженерное меню)

• ЗАМЕР УРОВНЯ СИГНАЛА НА iPHONE В СТАНДАРТЕ 4G LTE (инженерное меню)

• ЗАМЕР УРОВНЯ СИГНАЛА на Samsung Galaxy (инженерное меню)

Желаем правильных результатов!
